南光真空泵厂家SK型直联水环式真空泵

作者:浙江南光泵业有限公司 来源:http://www.chinazjng.com/ 发布于:2017-3-15 11:20:50

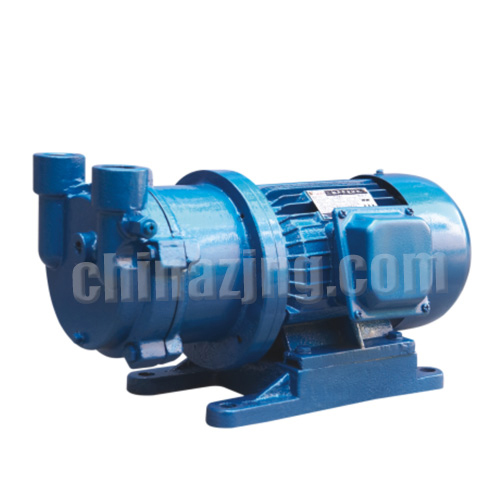

产品名称:SK型直联水环式真空泵

SK系列直联水环式真空泵
SK型直联水环式真空泵包含SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B四个规格,是用来抽吸空气和其它无腐蚀性,不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空。吸入气体中允许混有少量液体。
二、SK型直联水环式真空泵特点:
SK直联式水环真空泵可直接从大气压起动抽气。机泵同轴、结构紧凑、维修方便、铜叶轮材质。
三、SK型直联水环式真空泵使用范围:
SK型直联式水环真空泵广泛用于电子器件制造、真空干燥、真空蒸发、真空浓缩、真空回潮、真空浸渍、进滤、浸渍、涂腊、焊接、冶炼、化工、轻工、石油、医疗、制药、印染、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业。SK型直联水环式真空泵不可用来抽含氧过高的、有毒的、易爆的或与泵油发生化学作用的气体,也不可当作压缩机或传输泵使用。

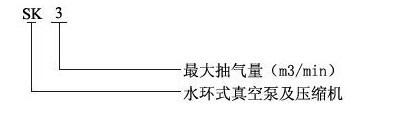

四、SK型直联水环式真空泵的型号意义:
南光真空泵厂家SK型直联水环式真空泵
五、SK型直联水环式真空泵的技术参数表:
南光真空泵厂家SK型直联水环式真空泵
注:SK型直联水环式真空泵性能表中数据在下列条件下得出:
1、大气压力0.1013Mpa(760mmHg)
2、进水温度15℃
3、吸入空气温度20℃
4、空气相对湿度70%
5、性能允许偏差±10%

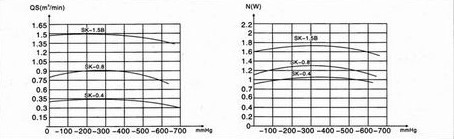

六、SK型直联水环式真空泵的性能曲线图:
南光真空泵厂家SK型直联水环式真空泵
七、SK型直联水环式真空泵结构说明:
南光真空泵厂家SK型直联水环式真空泵

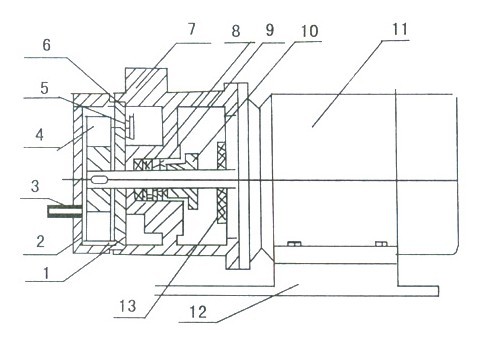

图(1)SK型直联水环式真空泵结构图
1、圆盘2、泵盖3、进水管4、叶轮5、橡胶球6、挡板7、泵体8、封液环9、填料10、填料压盖11、电机12、底盘13、挡水圈
SK型直联水环式真空泵的结构如图(1)所示:主要是由泵盖、叶轮、泵体组成,泵体上部有进排气口法兰,轴偏心装在泵体内,叶轮用平键固定于轴上,叶轮与泵盖及圆盘间的间隙,用泵体和圆盘之间间的垫子来调整,此间隙决定气体在泵内由进气口至排气口流动中损失的大小。
SK型直联水环式真空泵填料装在泵体内,密封水经泵体上的针孔流入填料中,叶轮形成水环所需的补充水经由泵体上的弯头供给,它可与自来水或汽水分离器联在一起,供给循环水。
在SK型直联水环式真空泵圆盘上排气孔下面有几行圆孔,用橡皮球阀关闭,这些孔的作用是当叶片间气体压力达到排气力时,在排气口之前就将气体自动放出,因此减少因气体压力过大而消耗功率。
八、SK型直联水环式真空泵的工作原理:

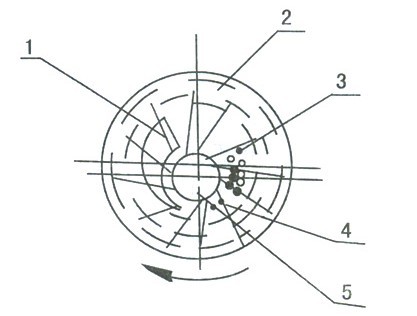

图(2)SK型直联水环式真空泵的工作原理图
南光真空泵厂家SK型直联水环式真空泵
1、吸气口2、水环3、排气阀4、排气口5、叶轮
如图(2)所示,叶轮偏心地安装在泵体内,SK型直联水环式真空泵起动时,向泵内注入一定高度的水,当叶轮旋转时,水受离心力的作用而在泵体内壁形成一旋转水环,水环下部内表面与轮毂相切,沿箭头方向旋转时,在前半转过程中,水环内表面逐渐与轮毂脱离,因此在叶片间形成空间并逐渐扩大,内部压力低于入口处压力,此时吸入气体。在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间容积缩小,气体压力高于大气压时被排出。如此叶轮反复工作,SK型直联水环式真空泵就连续不断地抽吸气体。
由于在工作过程中,水会随工作时间的延续而发热,同时部分水会与气体一起被排出,因此,工作过程中须不断地向SK型直联水环式真空泵内供给冷水,以冷却和补充泵内消耗的水。
九、SK型直联水环式真空泵的安装尺寸图:
1、用胶管或塑料管将水咀(见图1中3)与自来水连接进行供水,并在此供水管路上安装水阀调节水量。(供水量的大小对其性能有直接的影响)
2、真空泵用来作水泵引水用时,应将吸气口联接在水泵的排水口与管路阀门之间。
3、从电机端看泵为逆时针旋转。(左边为吸气口,右边为排气)。SK-1.5B为顺时针旋转。
4、真空泵吸气管道不可有漏气现象,其地基尺寸以安装图或以实物测量进行安装。
5、若安装汽水分离器,可参看图(3)。
南光真空泵厂家SK型直联水环式真空泵
图(3)安装带有汽水分离器的SK型直联水环式真空泵结构图
十、SK型直联水环式真空泵的使用维护:
1、SK型直联水环式真空泵启动前,须检查电机旋转方向是否与泵的旋转方向相符。启动真空泵后,再调节进水量的大小,然后检查填料压紧是否适当 (填料正常压紧是能够使泵中的水成滴的向外漏出),SK-1.5B应先加水再启动真空泵,再调节进水量的大小,轴承运转润滑是否正常。
2、SK型直联水环式真空泵启动以后,须观察是否有振动,细听泵内是否有杂声,并测定填料函和轴承温度(正常轴承温度不得比环境温度高出35℃,工作温度不得高于70℃)若温度超高,应立即停车检查原因。
3、SK型直联水环式真空泵作为水泵真空引水用时,其运转期间将水泵内的空气全部吸出,直到水泵内吸出水来以后,即开动水泵,待水泵正常工作后将真空泵停车,并将吸气管路的阀门关闭。
4、SK型直联水环式真空泵停车顺序:
(1)关闭进气管路上闸阀
(2)关闭供水管路上闸阀,停水后不宜立即停泵,应使泵继续运转1-2分钟排出部分工作液。机械密封应先停泵再停水。
(3)关闭电动机。
(4)如果停车时间超过一天,须将SK型直联水环式真空泵泵盖底部的螺塞打开,将泵体内水放净。
5、SK型直联水环式真空泵在下列条件下使用时,应加附属设备。
(1)被告抽除空气或气体中含有灰尘,必须在进气管上安装过滤器。
(2)被抽气体中含有大量蒸气时,必须在进气管上安装冷凝器。
(3)抽除带有腐蚀性气体时,在进入泵前必须进行中和。
(4)被抽气体的温度超过35℃时,在进入SK型直联水环式真空泵前必须经过冷凝装置,以保证温度不超过35℃。
(5)被抽气体中含有大量液体时,必须在进气管前装汽水分离器。
(6)泵的起动电流往往是电机额定电流几倍,必须配用起动开关。
注:①本公司SK型直联水环式真空泵随技术改进等原因,不经预告可变更。②本公司SK型直联水环式真空泵在保修期内不经本单位允许,不得随意拆卸。
十一、SK型直联水环式真空泵起动、停车与维护:
(1)SK型直联水环式真空泵起动:
经过长期停车的泵在开动以前,必须用手转动联轴器数周,以便证实没有卡住或损伤现象。
1.关闭进气管上的闸阀。
2.如果排气管上装有闸阀也应将其关闭。
3.向填料函和气水分离器内注水。
4.当气水分离器往外溢水时,开动电动机。
5.全开由气水分离器向泵给水管路上的球形阀。
6.打开排气管上的闸阀。
7.打开进气管上的闸阀。
8.用球形阀调整由气水分离器向泵送水的水量,以便在所要求的技术条件下下运转,使功率功耗最小。
9.调整由进水管向气水分离器的送水量,以便用最小的水量消耗,保证SK型直联水环式真空泵所要求的技术规范。
10.调整向填料函的送水量,以便用最小的水量消耗保证填料函的密封性,SK型直联水环式真空泵在极限真空度下工作时,由于泵内产生物理作用而产生爆炸声,但功 率消耗量并不增大。随着功率消耗的提高而产生的爆炸声,表示泵发生了毛病,此时SK型直联水环式真空泵应停车。
(2)SK型直联水环式真空泵停车,停车按以下顺序:
1.关闭进气管上的闸阀。
2.关闭排气管上闸阀。
3.关闭电动机。
4.停止向填料、气水分离器内注水。
5.当气不分离器溢水管停止向外溢水后,关闭向泵注水管路。
6.上紧球形阀。
7.如SK型直联水环式真空泵停车时,必须拧开泵及气水分离器上的管堵把水放净。
(3)SK型直联水环式真空泵维护:
1.应定期的压紧SK型直联水环式真空泵填料,如填料因磨损而不能保证所需要的密封性时,应换新填料,填料不能压的过紧,正常压紧的填料允许水成滴漏出,其量不得太多,应用油浸的石棉绳作填料。
2.经常检查SK型直联水环式真空泵滚球轴承的工作和润滑情况。
3.正常工作的滚动轴承,其温度比周围温度高15℃~20℃,最高不允许超过55℃~60℃,正常工作的轴承每年应装油3~4次。每年至少清洗SK型直联水环式真空泵轴承一次,并将润滑油全部更换。
SK型直联水环式真空泵选型须知:
一、请提供以下详细数据:
①SK型直联水环式真空泵的产品名称与型号
②SK型直联水环式真空泵的真空度要求单位PA或MPA
③SK型直联水环式真空泵抽速要求单位L/S或M3/MIN
④SK型直联水环式真空泵的使用与否和工作条件
⑤SK型直联水环式真空泵的电机功率(KW)
⑥SK型直联水环式真空泵的转速(r/min)
⑦SK型直联水环式真空泵的电压〔V〕
⑧SK型直联水环式真空泵的进出口口径
⑨SK型直联水环式真空泵的材质要求
⑩SK型直联水环式真空泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的SK型直联水环式真空泵的产品型号,请按SK型直联水环式真空泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
