南光真空泵厂家2XZ型旋片式真空泵

作者:浙江南光泵业有限公司 来源:http://www.chinazjng.com/ 发布于:2017-3-8 14:26:58
南光真空泵厂家2XZ型旋片式真空泵
一、2XZ型旋片式真空泵概述:
2XZ型旋片式真空泵为双级直联结构,它的工作性能由高压级与低压级二部份组成,它的吸入口与真空设备连接,在运转时将容器内的气体大量吸入与排出,当设备获得真空时,高压级排气阀封闭,高压级入口的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空,2XZ型旋片式真空泵的技术参数为6×10-2 Pa,泵与电机连轴,高转速,外型小,结构紧凑,流动性工作方便,可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。
二、2XZ型旋片式真空泵的型号意义:
2XZ型旋片式真空泵的型号意义

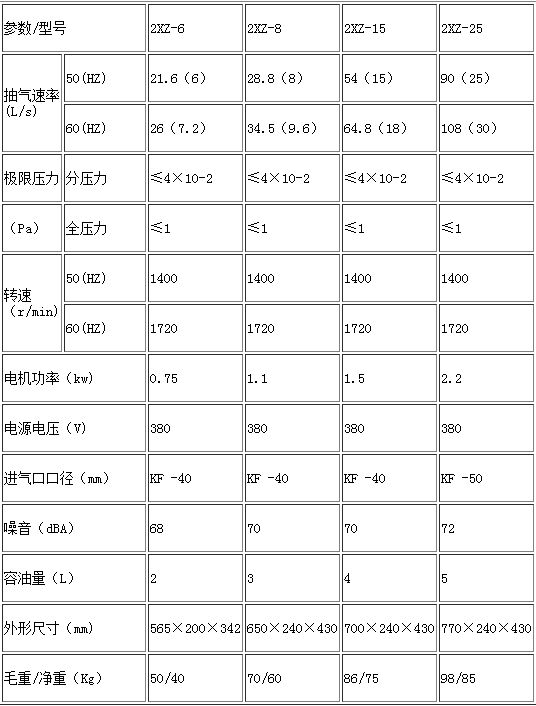

三、2XZ型旋片式真空泵的性能参数表:
2XZ型旋片式真空泵的性能参数表

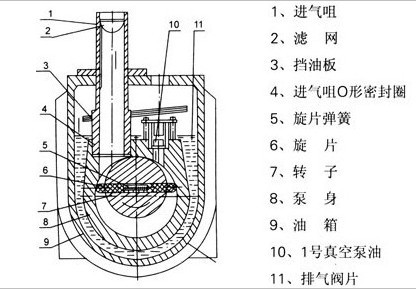

四、2XZ型旋片式真空泵的工作原理及结构图:
2XZ型旋片式真空泵的工作原理及结构图
2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子,及转子槽内的旋片。转子带动旋片转时,旋片紧贴腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而获得真空。图一为2XZ型旋片式真空泵工作原理示意图。双级是两个单级串联而成。

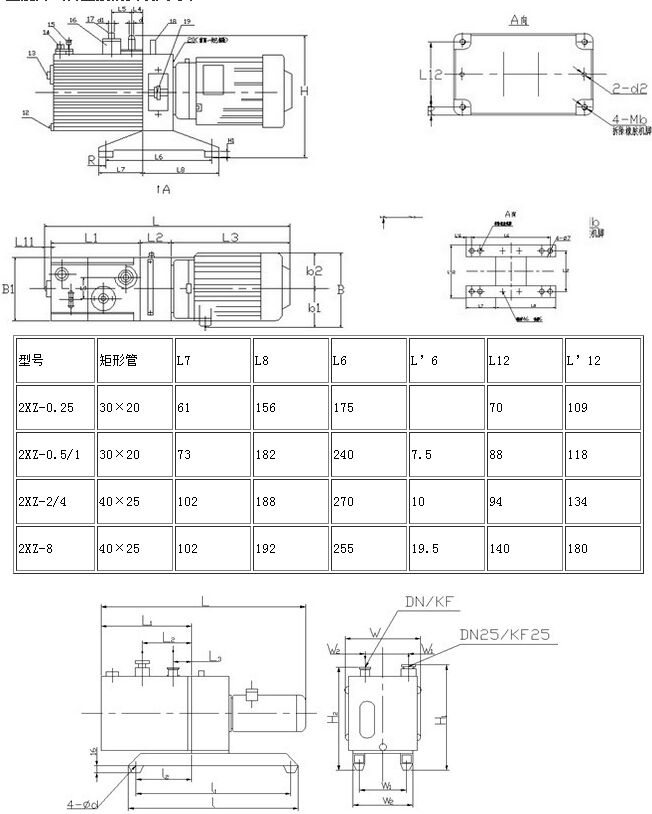

五、2XZ型旋片式真空泵的安装尺寸表
2XZ型旋片式真空泵的安装尺寸表
六、2XZ型旋片式真空泵的特点:
2XZ型旋片式真空泵具有体积小,重量轻、噪声低、起动方便等优点。此外,还有防止返油的措施(2XZ-8)和无防止油封漏油污染场地的措施。
1、2XZ型旋片式真空泵是获得真空的基本设备,它可单独作用,亦可作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组。
2、2XZ型旋片式真空泵进气口连续敞通大气运转,不得超过三分钟。
3、泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以体含氧过高的,有爆炸性的气体。
4、泵有得作压缩泵或输送泵用。
5、2XZ型旋片式真空泵的工作环境:温度5℃-40℃范围内,相对温度不大于90%,进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时,按电机标牌的规定接线,应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道,其直径应不小于泵的进气口直径,且管道应短和弯头少,同时注意管道的泄漏。
8、每次起动前着重查看油位,以停泵时注油至油标玻璃直径的4/5高度为宜。
9、具泵油采用清洁的1号或100号真空泵油。
10、2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难,可拨掉进气管塞帽起动,随后投入运转。
七、2XZ型旋片式真空泵操作须知:
1.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。油采用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入2XZ型旋片式真空泵,堵塞油孔。
2.2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接真空阀,应与2XZ真空泵同时动作。
3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起2XZ型旋片式真空泵极限真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善泵油性能,极限真空可得到改善。
4.检查2XZ型旋片式真空泵的极限真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。
5.如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停泵前,可开气镇阀空载运动30分钟,以延长2XZ型旋片式真空泵泵油寿命。
6.2XZ型旋片式真空泵用油选择:泵油的粘度影响起动功率和泵的极限真空,粘度高时对真空度有利,起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强,越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大,饱和蒸汽压较1号真空泵油低,但3#扩散泵油价格较高。具体选什么油,可根据上述介绍结合具体使用要求来选择。
1)一般情况下,凡希望总压强在6X10-2帕以上的应用上海飞鲁真空泵油。4升/秒以下小泵也可用1号真空油泵代,8升/秒以上直联泵可用3#扩散泵油代。
2)如果对真空度要求不高,且油的污染更换频繁,真空泵油供应困难,可采用50号机械油代替。
3)如果环境温度低,起动困难,极限真空要求不高,可采用粘度较上略低的真空泵油或机械油。
八、2XZ型旋片式真空的维护和保养:
①、2XZ型旋片式真空泵注意事项:
1.保证泵的清洁,防止杂物进入泵内。
2.保持油位。
3.注意观察油的清洁,若泵油变脏、混浊、水份或其它挥发性物质进入2XZ型旋片式真空泵内而影响极限真空时,可开气镇阀净化之,观察极限真空回升情况,数小时无效,应更换泵油,必要时可再次更换。换油方法:泵运转约半小时,使油变稀,停泵从放油孔放油,再敞开进气口运转10~20秒钟,此间可从吸气口缓缓加入少量清洁泵油,以更换泵腔内存油。如出来的油很脏,后者可重复进行。
4.不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低极限真空。拆洗2XZ型旋片式真空泵内零件时,一般用纱布擦拭即可以。有金属碎屑、砂泥或其它有害物质必须清洗时,可用汽油等擦洗,干燥后方可装配,切忌用汽油浸泡。
5.倘若因泵需拆开清洗或检修,必须注意拆装步骤,以免损坏机件。
②、2XZ型旋片式真空泵拆装步骤简述如下:
(一)、拆卸2XZ型旋片式真空泵:
1.放油
2.松开进气咀法兰螺钉,拔出进气咀,松开气镇阀法兰螺钉,拔出气镇阀。
3.拆下2XZ型旋片式真空泵油箱。
4.拆除止回阀开口销,拆下止回阀叶轮。
5.拆除支座与泵的连接螺钉,拆下2XZ型旋片式真空泵装件,电机拆否视方便而定。
6.松开泵盖螺钉,拆下泵盖,拉出二转子及旋片。拆下低级转子时,麻先拆下开口销。
(二)、装配2XZ型旋片式真空泵:
1.用纱布擦净零件,防止回丝堵塞油孔,最好用清洗液和刷子清洗。
2.把旋片装入转子槽内后,把高级转子装入定子即泉身内,装L高级泵盖、销、螺钉、键、联轴节,用手旋转,应无泄阻和明显轻重,装时应使定子顶面朝下,以借助重力使转子贴近定子圆弧面,此间隙最好在0.0lmm。
3.低级转子装配方法同上。
4.装上2XZ型旋片式真空泵止回阀叶轮等止回零件,应使止回阀头平面对准进油咀油孔,按工作时的转向旋转转子并用手轻轻反向挡住叶轮,油孔应时开时闭,调整阀头平面最大开启高度为O.8~1.2毫米,具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法:面对叶轮,使Φ3mm传动销处于右手水平位置,顺时针方向拨动叶轮,此时止回阀头平面的开启高度近于最大,应为0.8~1.2mm。转子停止在任何位置,手从叶轮上松开后,止回阀头应自动落下关闭油孔。
5.装上2XZ型旋片式真空泵的排气阀、挡油板等零件。
6.把泵部、键、联轴节、电机装在支座上。
7.装油箱。
8.插入进气咀,气镇阀,装上法兰固紧。
注意:1、装配时2XZ型旋片式真空泵磨擦面涂上清洁真空泵油。2、记住零件原装配位置,可减少跑合时间。3、紧固件应无松动。

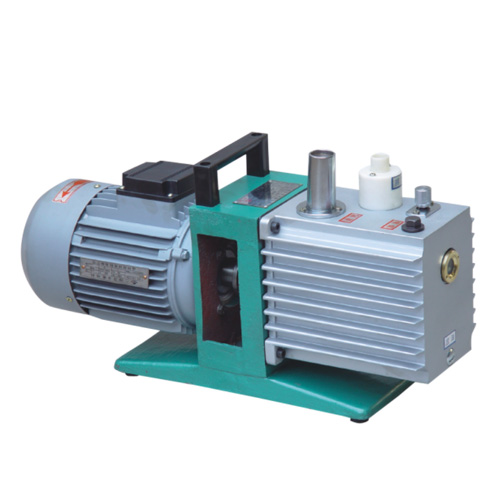

2XZ系列双级直联旋片式真空泵
