真空泵,真空泵厂家,XD型旋片式真空泵

作者:浙江南光泵业有限公司 来源:http://www.chinazjng.com/ 发布于:2017-3-8 13:55:23

 真空泵,真空泵厂家,XD型旋片式真空泵

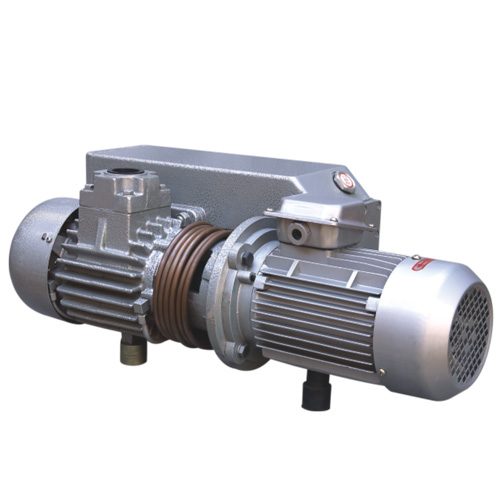

一、XD型旋片式真空泵概述:
XD型旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速,低噪声,抽速快,效率高。XD型旋片式真空泵只需空气冷却,有防返油结构,防止泵油返入被抽系统,泵内装有排气过滤器,有效消除油雾,运转平衡,振动小,可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa,已普遍适用食品真空包装,医药、印刷机械纸张输送,玻璃工业输送,真空夹具,干燥等单位的使用。
二、XD型旋片式真空泵的型号意义:
XD型旋片式真空泵的型号意义

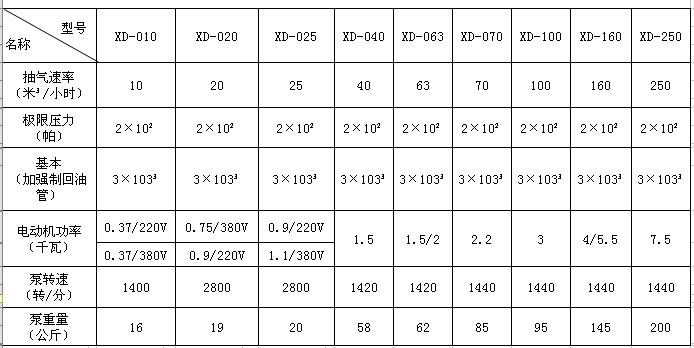

三、XD型旋片式真空泵的技术参数表:
XD型旋片式真空泵的技术参数表
四、XD型旋片式真空泵的使用范围:
环境温度: ≤40℃ (度)
抽气速率: 10~250m3/h (立方/小时)
极限压强: ≤2*10-2Pa (帕)
极限真空: ≤200Pa (帕)
气体类型: 常温无其它混合物的空气
工作要求: 在6650pa到大气压的进口压强下的连续工作时间
工作要求: 进口压强小于1330pa的条件下,允许长时期连续工作
1、XD型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。
2、入口压力范围:100Pa~100000 Pa,超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
3、XD型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
4、一般供应的电动机不防爆,如要求防爆或其它特殊要求时电动机必须符合相关的标准。
五、XD型旋片式真空泵的特点:
1、XD型旋片式真空泵可以在任意入口压强下工作,最大的特点。
2、在XD型旋片式真空泵的内部装有油雾消除器,能有效地消除泵排出的气体中的油雾,避免油雾对周围环境的污染。
3、在XD型旋片式真空泵的吸气口装有逆止阀,当泵停止时逆止阀与泵内专门设置的孔的联合作用下,可以立即使泵与被抽系统隔离,防止泵油返入被抽系统,同时保持了被抽容器的真宽度,因而使用本型真空泵洋就可以不需要再配置带有放气的真空截止阀,从而可以减少用户的使用费用。
4、XD型旋片式真空泵配有油气分离器,它与油雾消除器一起组成了有效的消音系统,能消除排气噪音,避免噪音污染。
5、XD型旋片式真空泵和电动机直接联接安装,采用空气冷却,不需水冷却管道,因此本型是一种结构紧凑,安装简便的设备。
6、结构设计合理,振动小,不用地脚螺栓即可工作。
六、XD型旋片式真空泵的结构说明:
XD型旋片式真空泵的结构说明
七、XD型旋片式真空泵的安装尺寸图:
XD型旋片式真空泵的安装尺寸图
八、XD型旋片式真空泵安装方法:
1、XD型旋片式真空泵的安装
XD型旋片式真空泵应水平安放。同于泵运转时几乎没有振动一般可不固定。XD旋片式真空泵底部减振垫块上有公制螺孔用以固定泵,不要在地面上推拉泵,以免损坏减振垫块。
为保证XD型旋片式真空泵得到良好的冷却,泵冷却空气进风口和出风口应距周围物体30cm以上。为便于维修,建议在XD旋片式真空泵进气口和排气口前留0.4m的空隙。为方便放油可安装带放油盘的底座。
XD型旋片式真空泵发运的泵不带油。安装后,通过加油口缓慢注入所规定的真空泵油(见维护5.1)到油窗高度的3/4处。
2、XD型旋片式真空泵的电气连接
XD型旋片式真空泵电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。
单相220V50HZ的真空泵,必须保证电压为220V±10%范围内工作,如电压低于220V,必须配交流电力稳压器。不要常时间在低压和高压下工作,以免损坏电机。
XD型旋片式真空泵三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为:从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。
XD型旋片式真空泵检查旋向时,吸气口应打开或用橡胶板(厚度4mm以上)完全盖住吸气口,接通电源2~3秒。旋向正确的话,将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。
注:XD型旋片式真空泵长时间在错误旋向下运转,将损坏。
3、XD型旋片式真空泵的系统连接
XD型旋片式真空泵进气管截而尺寸应不小于吸气口尺寸且尽可能短。螺纹连接处用乐泰515或铁弗龙带进行真空密封。
如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。如有必要可接管排气,排气管应向下倾斜。
4、XD型旋片式真空泵的起动
确定油位后可起动XD旋片式真空泵。第一次起动和每一次改变接线以后都必须核对旋向后方可起动XD旋片式真空泵。
5、XD型旋片式真空泵的运转
正常工作之前,宜关闭进气管阀门,使泵在极限压力状态下运转15分钟以上,这样能有效地抽除气体中的水蒸汽。电动机不宜频繁启动(宜低于6次/小时),在断续循环工作时建议在泵进气管道上安装电磁阀,在非工作阶段关闭电磁阀使泵在极限压力状态下工作,这样电动机消耗的功率不多,但能有效地保护真空泵。
注:1.正常运转时油分离器、泵休、泵盖等处表面温度将超过70℃,勿用手触摸。2.XD型旋片式真空泵运转时不能加油。
6、XD型旋片式真空泵的极限压力测量
XD型旋片式真空泵极限压力应直接在泵吸气口用压缩式真空计测量。泵首次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后,使XD旋片式真空泵达到工作温度和泵油充分脱气后测量极限压力。
九、XD型单级旋片式真空泵维护:
1、XD型旋片式真空泵的真空泵油
XD型旋片式真空泵一般应使用符合SH0528-92标准规定的真空泵油。环境温度在10℃~40℃时ISO~VG100粘度等级的XD旋片式真空泵油。环境温度在0℃~10℃时使用ISO~VG32粘度等级的真空泵油。真空泵运转时必须保证油位在油窗高度的1/2-4/5处。应经常检查油位和油的污染情况(建议每周一次)。如油位过低应停XD旋片式真空泵加入合适的真空泵油至油窗高度的4/5处。如果油被污染油将发黑、乳化、变稠、应及时换油。
2、XD型旋片式真空泵的更换真空泵油及油过滤器
建议泵第一次工作满150小时后换油。以后每工作500小时换油。换油同时,应更换油过滤器。如果油受污染发黑、乳化、变稠应及时换油。并在加入新油之前清洗泵。
清洗,换油步骤:
1、停XD型旋片式真空泵将热油放掉。
2、旋上放油塞运转5~10秒。
3、将油放尽。
4、注入清洗用油(32号普通机械油)到油窗高度的3/4处。
5、运转XD型旋片式真空泵5~10分钟。
6、停泵,将油放掉。如油尚不能达到要求,重复4、5步骤。
7、旋上放油塞运转5~10钞。
8、将油放尽。
9、注入规定的新真空泵油。
3、XD型旋片式真空泵的更换排气过滤器
如果泵温明显升高、电动机电流达到或超过额定电流,泵排气口有油烟产生,则应检查排气过滤器是否堵塞,如堵塞,应及时更换。可在泵加油孔处安装排气压力表,检查过滤器是否堵塞。当压力超过0.6bar(表压力)时更换排气过滤器。
4、XD型旋片式真空泵的清洗吸气过滤网
吸气滤网应保持清洁,以免抽速下降。
5、XD型旋片式真空泵的贮藏
如果泵长期搁置不用,应将油放尽并清洗泵,然后注入规定的新油放置在干燥场所。
6、XD型旋片式真空泵其它
A.用户如需订购维修备件,请告知XD旋片式真空泵的型号和机号。泵的型号和机号可在泵的铭牌上找到。
B.因有些维护修理工作需要一定的专业知识,设备和专用工具,详情请与制造厂联系。
C.泵搬运中应确保无油。不能撞击油管,油过滤器等物
十、XD型旋片式真空泵的故障原因及排除方法
XD型旋片式真空泵的故障原因及排除方法
