真空泵的选型/水环式真空泵的选择

作者:浙江南光泵业有限公司 来源:http://www.chinazjng.com/ 发布于:2017-2-18 8:56:14
真空泵的选型
1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如:真空镀膜要求1×10-5mmHg的真空度,选用的真空泵的真空度至少要5×10-6mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。
2、正确地选择真空泵的工作点。每种泵都有一定的工作压强范围,如:扩散泵为10-3~10-7mmHg,在这样宽压强范围内,泵的抽速随压强而变化,其稳定的工作压强范围为5×10-4~5×10-6mmHg。因而,泵的工作点应该选在这个范围之内,而不能让它在10-8mmHg下长期工作。又如钛升华泵可以在10-2mmHg下工作,但其工作压强应小于1×10-5mmHg为好。
3、真空泵在其工作压强下,应能排走真空设备工艺过程中产生的全部气体量。
4、正确地组合真空泵。由真空泵有选择性抽气,因而,有时选用一种泵不能满足抽气要求,需要几种泵组合起来,互相补充才能满足抽气要求。如钛升华泵对氢有很高的抽速,但不能抽氦,而三极型溅射离子泵,(或二极型非对称阴极溅射离子泵)对氩有一定的抽速,两者组合起来,便会使真空装置得到较好的真空度。另外,有的真空泵不能在大气压下工作,需要预真空;有的真空泵出口压强低于大气压,需要前级泵,故都需要把泵组合起来使用。
5、真空设备对油污染的要求。若设备严格要求无油时,应该选各种无油泵,如:水环泵、分子筛吸附泵、溅射离子泵、低温泵等。如果要求不严格,可以选择有油泵,加上一些防油污染措施,如加冷阱、障板、挡油阱等,也能达到清洁真空要求。
6、了解被抽气体成分,气体中含不含可凝蒸气,有无颗粒灰尘,有无腐蚀性等。选择真空泵时,需要知道气体成分,针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体,应该考虑在泵的进气口管路上安装辅助设备,如冷凝器、除尘器等。
7、真空泵排出来的油蒸气对环境的影响如何。如果环境不允许有污染,可以选无油真空泵,或者把油蒸气排到室外。
8、真空泵工作时产生的振动对工艺过程及环境有无影响。若工艺过程不允许,应选择无振动的泵或者采取防振动措施。
9、真空泵的价格、运转及维修费用。

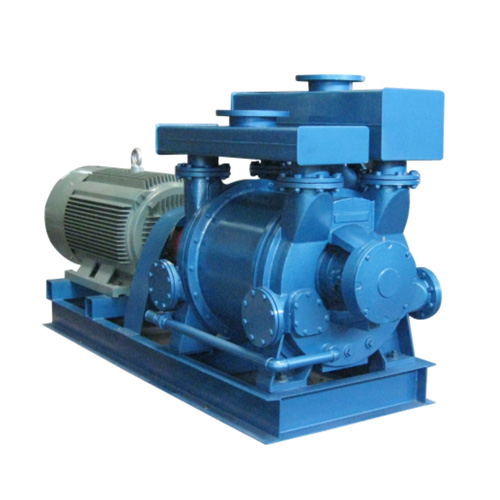

水环式真空泵的选择
一、泵类型的确定
泵的类型主要由工作所需的气量、真空度或排气压力而定。泵工作时,需要注意以下两个方面:
1.尽可能要求在高效区内,也就是在临界真空度或临界排气压力的区域内运行。
2.应避免在最大真空度或最大排气压力附近运行。在此区域内运行,不仅效率极低,而且工作很不稳定,易产生振动和噪音。对于真空度较高的真空泵而言,在此区域之内运行,往往还会发生汽蚀现象,产生这种现象的明显标志是泵内有噪音和振动。汽蚀会导致泵体、叶轮等零件的损坏,以致泵无法工作。
根据以上原则,当泵所需的真空度或气体压力不高时,可优先在单级泵中选取。如果真空度或排气压力较高,单级泵往往不能满足,或者,要求泵在较高真空度情况下仍有较大气量,即要求性能曲线在较高真空度时较平坦,可选用两级泵。如果真空度要求在-710mmHg以上,可选用水环-大气泵或水环-罗茨真空机组作为抽真空装置。
如果只作真空泵用,则选用单作用泵比较好。因为单作用泵的构造简单,容易制造和维护,且在高真空情况下抗汽蚀性好。
如果仅作较大气量的压缩机使用,则选用双作用的泵比较合适。因为双作用泵的气量大,体积小,重量轻,径向力能得到自动平衡,轴不容易产生疲劳断裂,泵的使用寿命较长。
二、根据系统所需的气量选择真空泵
初步选定了泵的类型之后,对于真空泵,还要根据系统所需的气量来选用泵的型号。
